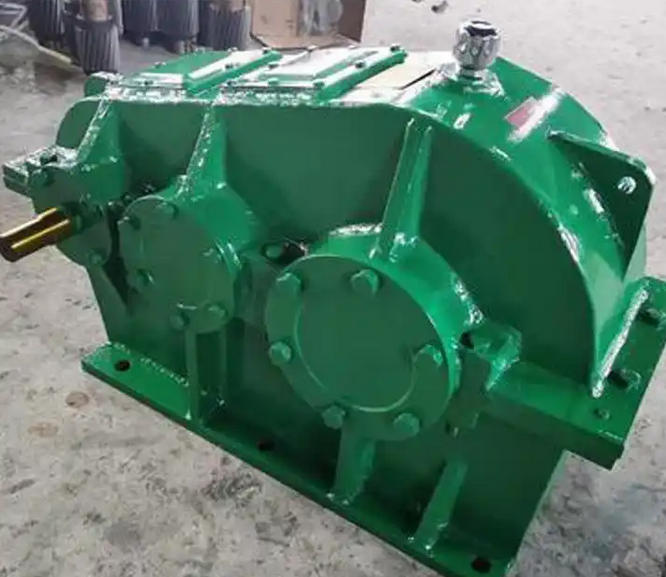

Beim Modell ZL60-31.5-15KW handelt es sich um ein zylindrisches Untersetzungsgetriebe. Bei dieser Art von Reduzierstücken gibt es in der Regel verschiedene Einbauformen, die in drei Dimensionen unterteilt werden können: Einbaurichtung, Anschlussart und Wellensystemanordnung.
1. Geteilt nach Einbaurichtung
1. Horizontale Installation
Merkmale der horizontalen Installation: Dies ist die gebräuchlichste Installationsmethode. Die Abtriebswelle des Untersetzungsgetriebes verläuft parallel zum Boden.
Anwendbare Szenarien für die horizontale Installation: Weit verbreitet in den meisten horizontalen Übertragungsgeräten wie Förderbändern, Mischern und Verpackungsmaschinen.
Vorteile: Kompakte Bauweise, einfache Installation, einfacher Zugang zu wichtigen Komponenten während der Wartung.
2. Vertikale Installation
Merkmale der vertikalen Installation: Die Abtriebswelle des Untersetzungsgetriebes steht senkrecht zum Boden.
Anwendbare Szenarien für die vertikale Installation: Geeignet für die vertikale Übertragung mit begrenztem Platz, z. B. Aufzüge, Oberantriebe von Mischtanks usw.
Hinweis: Bei der vertikalen Installation ist eine höhere Dichtleistung des Schmieröls erforderlich, und es muss besonders darauf geachtet werden, ein Austreten von Öl zu verhindern.
2. Teilen Sie nach Verbindungsmethode
1. Fußinstallation
Merkmale der Fußinstallation: Befestigen Sie es mit Schrauben durch die Befestigungslöcher (Fuß) an der Unterseite des Reduzierstücks an der Gerätebasis.
Anwendbare Szenarien für die Fußinstallation: Dies ist die gebräuchlichste Installationsmethode für große oder schwere Reduzierstücke (wie ZQ- und ZL-Serien) und weist eine hohe Stabilität auf.
Vorteile der Fußmontage: Die Installation ist stabil und für Geräte geeignet, die horizontal befestigt werden müssen.
2. Flanschinstallation
Merkmale der Flanschinstallation: Die Endfläche des Reduzierstücks ist mit einem Flansch ausgestattet, der durch Schrauben direkt an der vertikalen Stützfläche des Geräts befestigt wird.
Anwendbare Szenarien für die Flanschinstallation: Geeignet für Geräte mit viel radialem Raum oder vertikalen Stützflächen.
Vorteile der Flanschmontage: kompakte axiale Größe und gute Verbindungssteifigkeit.
3. Geteilt nach Schachtsystem-Layout
1. Typ mit paralleler Welle
Merkmale des Parallelwellentyps: Die Eingangswelle und die Ausgangswelle sind parallel zueinander, was eine typische Struktur eines zylindrischen Untersetzungsgetriebes darstellt.
Vorteile des Parallelwellentyps: Hohe Übertragungseffizienz (bis zu über 98 %), geeignet für Szenarien, die eine effiziente lineare Übertragung erfordern.
2. Typ mit rechtwinkliger Welle
Merkmale des Typs mit rechtwinkliger Welle: Die Achsen der Eingangswelle und der Ausgangswelle stehen in einem 90-Grad-Winkel und die Lenkung erfolgt normalerweise über Kegelräder oder Schnecken.
Anwendungsszenarien für rechtwinklige Wellentypen: Geeignet für Geräte, bei denen die Übertragungsrichtung geändert werden muss, z. B. bestimmte Arten von Schneckenförderern.
